LH 系列
LH500A
特點
- 工作台尺寸500 × 500 mm
- X , Y , Z軸行程650 × 560 × 560 mm
- 工作台定位1 1° / 0.001°
- 主軸馬達11/15Kw
- 40刀鏈條式刀庫
- 主軸錐度ISO 40(皮帶式)
- X , Y , Z軸快速進給率330/30/24 米/分
- 特點
- 規格表
- 標準配備
完美的結構設計
高剛性！穩定！臥式綜合加工中心機特點
臥式綜合加工中心機LH500系列是專為高效率加工需求的產業所設計的優良工具機產品；可一次裝夾、五面加工，簡化治具、縮短製程，適用於大量生產之汽機車零件，如傳動箱件、汽缸體、閥件或泵浦組件等之生產，和3C零件生產以及各類中小型精密模具加工之生產。
採用米漢納鑄鐵組織穩定，超強的箱型結構機體，為機床高精度表現的基礎。高精密高剛性的主軸搭配油冷及氣幕確保穩定性，有多種模組提供選配，全齒式主軸扭力可達280Nm，可搭配中央出水系統，適合各式加工需求。
軸向直結傳動設計，螺帽預壓、螺桿預拉加強剛性，三軸螺桿中空冷卻降低熱源、膨脹係數提高精密及穩定性，三軸採用35mm的高剛性滾柱型滑軌位移速度最高可達30米；快速可靠的自動刀具交換系統(ATC)配備40把刀滿足各行業需求及自動工作台交換系統(APC)的使用，達到彈性化、自動化的生產規劃要求。
LH500系列臥式機型達到五高，高效率、高機密、高剛性、高速化、高穩定性，可滿足各產業需求。
轉盤
- 高精度：
採用三片式齒盤作分割定位，高精度。 - 耐重切削：
採用三片式平面齒盤配合強力的油壓鎖緊機構，定位時全週齒完全嚙合。提供高剛性與耐重切削特性。
COOLING THROUGH SPINDLE (OPTIONAL)
Coolant circulates through spindle offer a direct cooling effect on tools, removing heat that occurs during machining. Combines with filter tank system (optional).
底座雙螺旋排屑裝置
底座之左右兩邊各附有一組螺旋排屑裝置。加工中所產生的切屑，可經由螺旋排屑裝置有效地排出機外。
鏈條式排屑機(選購配備)
鏈條式排屑機安裝在機器後面，提供高效率的排屑性能。
40刀鏈條式刀庫(標準配備)
- 刀庫採用精密凸輪驅動，展現快速、精準的刀具定位。
- 選刀方式為雙向，任意選刀。換刀快速。
- 刀庫可使用ISO 40刀柄之刀具。
- 刀庫安裝位置遠離加工區域，並附有防護門，徹底避免切屑或冷卻液污染刀具。
油壓平衡系統
Y軸移動採用無配重之油壓缸平衡。油壓迴路裝置蓄壓器。此平衡系統可將主軸頭升降之振動降到最低程度，且大幅改善加工精度。
複節距蝸桿/蝸輪組
傳動機構採用高效率之「複節距蝸桿/蝸輪組」，嚙合比例增加，高效率，耐磨耗。
中空螺桿與冷卻
- 三軸傳動採用C3級精密，高速，靜音型中空滾珠螺桿，可將螺桿熱變形與背隙抑制到最小程度，並且確保快速進給動作之順暢性。
- Ø36mm滾珠螺桿，經預拉及預壓處理，將螺桿變形降到最小。
- 採用鐳射測定儀校準機台精度，確保最佳加工精度。
幾何精度檢驗
循圓精度
| 機型 | LH500A |
|---|---|
| 工作台 | |
| 工作台尺寸(mm) × 數量 | 500 x 500 |
| 行程範圍 (X x Y x Z mm) | 650 x 560 x 560 |
| T型槽(尺寸 × 距離)(mm) | 18 x 100 x 5 |
| 工作台最大載重(Kgs) | 400 |
| 最大工件尺寸(寬 × 高)(mm) | Ø630 x 610 |
| 主軸中心至台面距離(mm) | 50 |
| 主軸端面至台面中心距離(mm) | 100 |
| 定位角度 | 1° (0.001°) |
| 工作台交換方式 | - |
| 主軸 | |
| 主軸錐度 | ISO40 |
| 主軸內徑 (mm) | Ø70 |
| 主軸轉速 (rpm) 皮帶式 | 8000 |
| 主軸馬達 (連續/30 分 Kw) | 11/15 |
| 軸向伺服馬達 | |
| 快速進給率 (X/Y/Z軸，米/分) | 30/24/30 |
| 切削進給率(X , Y , Z軸)(米/分) | 10 |
| X軸扭力(Nm) | 10 |
| Y軸扭力(Nm) | 10 |
| Z軸扭力(Nm) | 10 |
| B軸扭力(Nm) | 10 |
| B軸最大轉速(rpm) | 16.6 |
| 自動換刀系統 | |
| 刀庫型式 | 鏈條式 |
| 換刀方式 | 刀臂式 |
| 選刀方式 (雙向) | 任意 |
| 刀具數量 (支) | 40 |
| 刀具最大直徑 (mm) | Ø76 |
| 刀具最大長度(mm) | 300 |
| 刀具最大重量(mm) | 8 |
| 其他規格 | |
| 氣壓需求 (Kg/cm2) | 6 |
| 油壓需求 (Kg/cm2, L) | 35, 60L |
| 電壓 | 220 |
| 動力需求 (KVA) | 40 |
| 水箱容量 (L) | 300 |
| 機器重量 (KGs) | 6500 |
| 機器高度 (mm) | 2425 |
| 佔地面積 (長 x 寬 mm) | 3055 x 4560 |
| 包裝尺寸 (長 x 寬 x 高 mm) | 2200 x 2900 x 2500 |
由於本公司不斷的研究改良，本型錄所示機械規格特性，本公司有變更之權利，恕不另行通知。
機器佔地面積
工作台尺寸

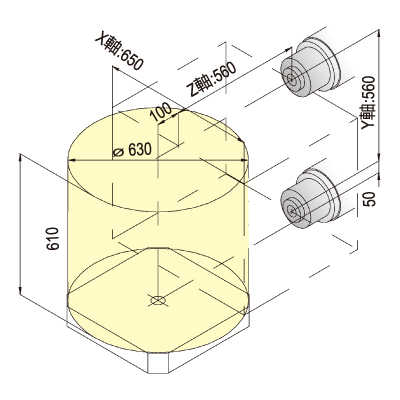

加工範圍
