AX 系列

AX320
專業五軸加工技術

AX320

五軸加工中心機

本機之主要機體結構完全採用高級米漢納鑄鐵製成,經回火處理以消除應力。主軸頭升降採用氣缸式平衡系統,使主軸頭移動時之振動降到最小程度。

5軸同動加工,除了節省加工時間,減少工件重複安裝時間與誤差,進而提升加工效率與精度。

嵩富AX 320/AX 450是當今高效率,精密加工的超級機種。適合航太,多曲面模具及多面體加工。

特點

  • X, Y, Z軸行程660 × 610 × 610 mm
  • A 軸傾斜角度150°(-120°/+30°)
  • C 軸迴轉角度360°
  • X, Y, Z軸快速進給率30/30/24 米/分
  • 主軸馬達9/12Kw
  • 主軸錐度ISO 40
  • X, Y, Z軸線軌
  • 高剛性‧穩定‧精密
  • 五軸旋轉工作台
  • 高品質‧高效率
  • 規格表
  • 標準配備
  • 影片

高剛性‧穩定‧精密

整體機械結構高剛性,長期精度保証
  • 主要機器結構體完全採用高級米漢納鑄鐵(GB300)製成。經回火處理以消除應力,硬度超過190HB。
  • X , Y , Z軸滑道配置45mm滾柱型線性滑軌,穩定性優異。
  • X , Y , Z軸採用C3級Ø40mm滾珠螺桿傳動。
滾珠螺桿中空冷卻(標準配備)

X , Y軸滾珠螺桿中空冷卻,可將螺桿熱變形與背隙抑制到最小程度,並且確保快速進給動作之順暢性。

氣壓式平衡系統

Z軸移動採用無配重之氣壓式平衡。氣壓迴路附有蓄壓器,確保Z軸快速移動與穩定性,且提升加工表面的精細度。

主軸冷卻系統

採用主軸油溫冷卻器,提供主軸之常溫運轉,以及延長主軸壽命。此外,使本機展現高效率與高精度加工特性。

  • 旋轉工作台直徑Ø320/Ø450mm
  • 工作台旋轉與傾斜採伺服馬達驅動
  • 定位精度A/C軸(秒): 15"/10"
  • 重覆精度A/C軸(秒): 10"/8"
AX320 加工能力
高性能配備提升機器性能
鐳射檢驗
X, Y軸垂直度檢驗
噪音測試
圓盤式刀庫
聯軸器
主軸中心出水
海德漢(HEIDENHAIN)與西門子控制器供選擇
20BAR高壓泵浦與水箱
20BAR高壓泵浦與水箱附紙帶過濾器
沖屑噴嘴
排屑裝置
螺旋式
鏈板式
刮板式
  螺旋式 鏈板式 刮板式
鋼材 O X O
鑄鐵 X O X
鋁材 X X O
X X O
混合料 X O X
非鐵金屬 X O X
循圓精度
自動潤滑系統

潤滑系統可自動計量油量,並且精準供油至潤道,滾珠螺桿與軸承。

護罩

全密閉式護罩符合環保要求及CE標準,同時提供操作者更舒適的工作環境。

機型 AX320
工作台
工作台尺寸 (mm) Ø320
行程 (X/Y/Z 軸 mm) 660 x 610 x 610
T 型槽 (尺寸 x 度) 12 x 90
工作台最大載重 (0° / 90° kg) 150/150
最大工件尺寸 (直徑 x 高 mm) Ø420x 300
工作台孔徑 (mm) Ø50
主軸鼻端致檯面距離 (mm) 50~605
A 軸傾斜 (度) / (0.001°) 150°(-120°/+30°)
C 軸迴轉 (度) / (0.001°) 360°
主軸
刀柄 & 拉刀螺栓 ISO40
主軸內徑 (mm) Ø70
主軸轉速 (rpm) 直結式 10000 (12000/15000)
主軸轉速 (rpm) 內藏式 18000 (20000/24000)
主軸馬達 (連續/30分 kW) 9/12
軸向伺服馬達
快速進給率 (X / Y / Z軸 米/分) 30/30/24
切削進給率 (X / Y / Z軸 米/分) 10
進給率 (A / C軸 轉/分) 5.5/11.5
X 軸額定扭力 (Nm) 10
Y 軸額定扭力 (Nm) 10
Z 軸額定扭力 (Nm) 10
A 軸額定扭力 (Nm) 5
C 軸額定扭力 (Nm) 3.8
自動換刀機構
刀庫型式 圓盤式24, 30刀 (鏈條式40刀)
換刀型式 刀臂式
選刀方式 (雙向) 任意式
刀具數量 (支) 24 (30,40)
刀具最大直徑 (mm) 90 (76)
刀具最大長度 (mm) 300
刀具最大重量 8
其他規格
氣壓需求 (Kg/cm2) 6
油壓需求 (Kg/cm2, L) 40, 30L
電壓 380
動力需求 (KVA) 40
水箱容量 (L) 300
機器重量 (KGs) 6500
機器高度 (mm) 2900
佔地面積 (長 x 寬 mm) 2660 x 2230
裝箱尺寸 (長 x 寬 x 高 mm) 2660 x 2230 x 2560

由於本公司不斷的研究改良,本型錄所示機械規格特性,本公司有變更之權利,恕不另行通知。

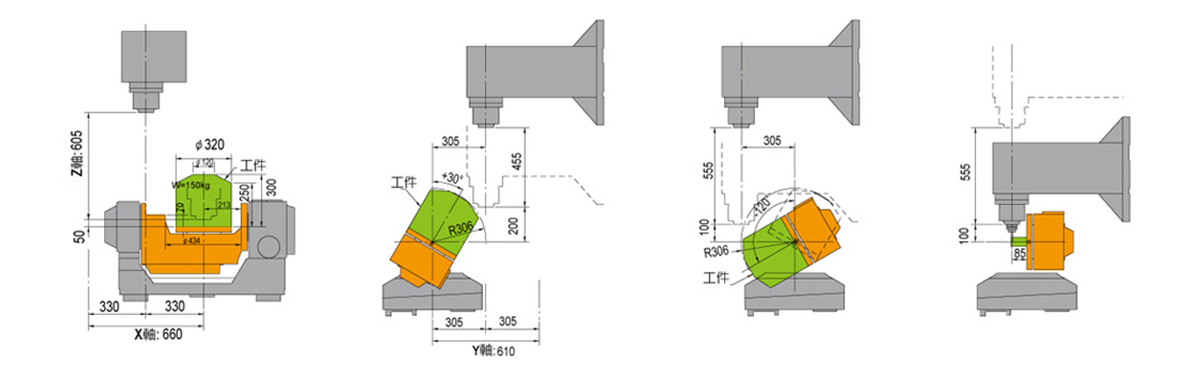

工作台尺寸
機器佔地面積
標準配備
  • 主軸吹氣
  • 工件吹氣(主軸鼻端)
  • 沖屑裝置
  • 三軸伸縮護罩
  • 全密閉式護罩
  • 自動潤滑系統
  • 工作燈
  • 操作狀態指示燈
  • 24把刀圓盤式刀庫
  • Z軸氣壓式平衡系統
  • 冷卻系統
  • 風槍及水槍
  • MPG手輪
  • 熱交換器
  • RS-232介面
  • 剛性攻牙
  • 主軸油溫冷卻器
  • 中空螺桿及冷卻
  • A軸定位編碼器
  • C軸定位編碼器
  • 工具箱及工具
  • 水平調整螺絲及墊塊
  • 操作手冊及程式手冊
選購配備
  • 變壓器
  • 鏈條式排屑機
  • 主軸中心出水
  • 3軸光學尺
  • 自動刀長量測裝置
  • 自動工件量測裝置
