AX500
專業五軸加工技術

AX500

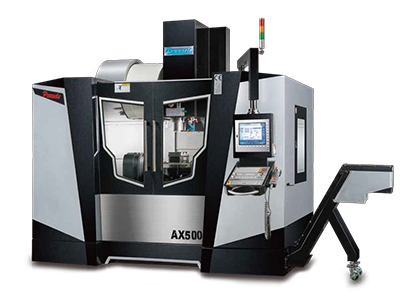

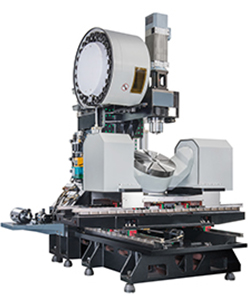

五軸立式加工中心機

本機之主要機體結構完全採用高級米漢納鑄鐵製成,經回火處理以消除應力。主軸頭升降採用氣缸式平衡系統,使主軸頭移動時之振動降到最小程度。

A/C採直接驅動馬達,直接驅動系統更具有較高的轉速、高伺服反應、零背隙、動態精度優異且加工面細緻。

5軸同動加工,除了節省加工時間,減少工件重複安裝時間與誤差,進而提升加工效率與精度。

嵩富AX 320/AX 450是當今高效率,精密加工的超級機種。適合航太,多曲面模具及多面體加工。

特點

  • X, Y, Z軸行程760 × 610 × 560 mm
  • A軸傾斜角度220°(±110°)
  • C軸迴轉角度360°
  • X, Y, Z軸快速進給率30/30/24 米/分
  • 主軸馬達11/15Kw
  • 主軸錐度ISO 40
  • X, Y, Z軸線軌
  • 高剛性‧穩定‧精密
  • 五軸旋轉工作台
  • 高品質‧高效率
  • 規格表
  • 標準配備
  • 影片

高剛性‧穩定‧精密

整體機械結構高剛性,長期精度保証
  • 主要機器結構體完全採用高級米漢納鑄鐵(GB300)製成。經回火處理以消除應力,硬度超過190HB。
  • X , Y , Z軸滑道配置45mm滾柱型線性滑軌,穩定性優異。
高速5軸機

ISO40 15000轉主軸
HSKA63 24000轉主軸
旋轉工作台盤面直徑500MM

海德漢TNC640
滾珠螺桿中空冷卻(標準配備)

X , Y軸滾珠螺桿中空冷卻,可將螺桿熱變形與背隙抑制到最小程度,並且確保快速進給動作之順暢性。

氣壓式平衡系統

Z軸移動採用無配重之氣壓式平衡。氣壓迴路附有蓄壓器,確保Z軸快速移動與穩定性,且提升加工表面的精細度。

主軸冷卻系統

採用主軸油溫冷卻器,提供主軸之常溫運轉,以及延長主軸壽命。此外,使本機展現高效率與高精度加工特性。

  • 旋轉工作台直徑Ø500mm
  • 工作台旋轉與傾斜採直驅馬達驅動
  • A/C軸轉速30/90RPM
  • 定位精度A/C軸(秒): 8"/8"
  • 重覆精度A/C軸(秒): 4"/4"
加工能力 AX500
高性能配備提升機器性能
鐳射檢驗
X, Y軸垂直度檢驗
噪音測試
圓盤式刀庫
聯軸器
主軸中心出水
海德漢(HEIDENHAIN)與西門子控制器供選擇
20BAR高壓泵浦與水箱
20BAR高壓泵浦與水箱附紙帶過濾器
沖屑噴嘴
排屑裝置
螺旋式
鏈板式
刮板式
  螺旋式 鏈板式 刮板式
鋼材 O X O
鑄鐵 X O X
鋁材 X X O
X X O
混合料 X O X
非鐵金屬 X O X
循圓精度
自動潤滑系統

潤滑系統可自動計量油量,並且精準供油至潤道,滾珠螺桿與軸承。

護罩

全密閉式護罩符合環保要求及CE標準,同時提供操作者更舒適的工作環境。

機型 AX500
移動方式 Fix column
工作台
工作台尺寸 (mm) Ø500
行程 (X/Y/Z 軸 mm) 760 x 610 x 560
T槽尺寸 14 x 45° x 8
工作台最大載重量 (Kg) 350
工件最大範圍 (WxH mm) Ø600 x 305
工作台通孔 (mm) Ø50
主軸端面至台面距離 (mm) 35~595
A軸旋轉角度 (0.001°) 220°(±110°)
C軸旋轉角度 (0.001°) 360°
主軸
刀柄 & 拉刀螺栓 ISO40
主軸內徑 (mm) Ø70
主軸轉速 (rpm) 皮帶 -
主軸轉速 (rpm) 直結 10000 (12000/15000)
主軸轉速 (rpm) 內藏 20000
主軸馬達 (con/30min kW) 9 / 12
三軸馬達
快速進給率 (XY/Z m/min) 30/30/24
切削速率 (X/Y/Z m/min) 10
轉速 (A/C rev/min) D.D motor 30/90
X軸扭力 (Nm) 10
Y軸扭力 (Nm) 10
Z軸扭力 (Nm) 10
A軸扭力 (Nm) D.D motor 860
C軸扭力 (Nm) D.D motor 430
刀庫
刀庫型式 DISK(CHAIN)
凸輪型式 ARM
取刀方式(雙向) RANDOM
刀具數量 (PCs) 24/30 (40)
刀具最大直徑 (mm) Ø90 (Ø76)
刀具最大長度 (mm) 250
刀具最高重量(Kgs) 8
其他規格
氣壓需求 (Kg/cm2) 6
電壓 380
動力需求 (KVA) 40
水箱容量 (L) 300
機械約重 (KGs) 7100
高度 (mm) 3280
佔地面積 (LxW mm) 3100 x 2390
裝箱尺寸 (LxWxH mm) 3150 x 2230 x 2560

由於本公司不斷的研究改良,本型錄所示機械規格特性,本公司有變更之權利,恕不另行通知。

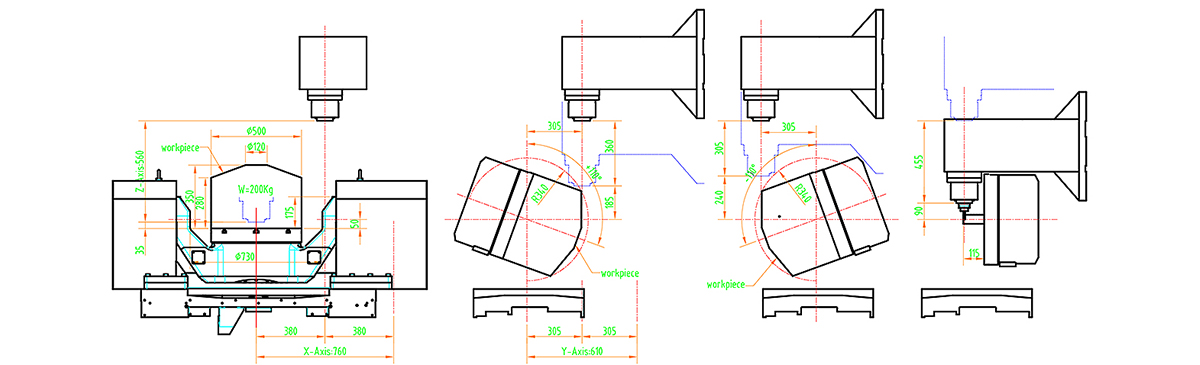

工作範圍示意圖

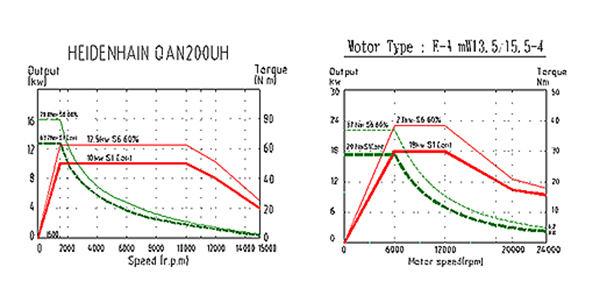

馬達曲線

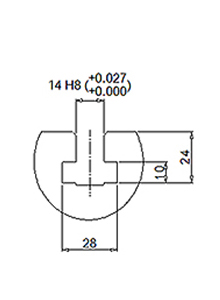

T型槽尺寸

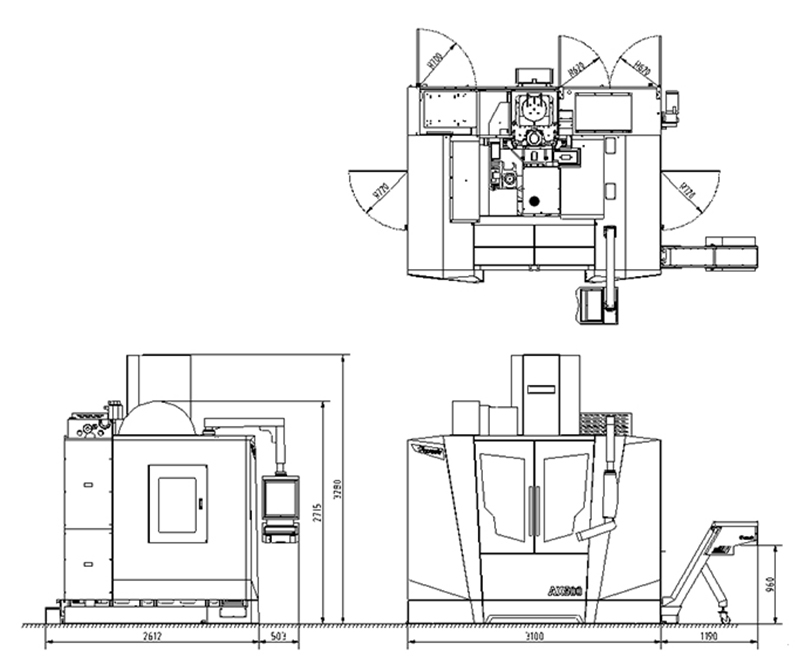

機器佔地面積
