L 系列

L150A
斜床式CNC車床

L150A

嵩富斜床式CNC車床,讓您體驗與眾不同的性能與品質。

嵩富斜床式CNC車床,將為您提供卓越重車削性能,高效率與長久精度。嵩富機器先進的設計概念,可幫助您大幅降低加工時間,創造更高利潤。選擇嵩富CNC車床,您不只擁有品質優異的機器,您也將親身感受到嵩富的追求卓越的傳統。

  • 特點
  • 規格表
  • 標準配備
  • 整體機器結構採用高級米漢納鑄鐵製成,經回火魔理清除內應力。
  • X,Z 軸採用C3級精密度滾珠螺桿傳動,確保最佳定位精度與重複精度。
  • 滑道經高週波熱處理硬化,精密研磨,耐磨性優異。
  • 高效率潤滑系統,精準均匀供油至所有主機件。
  • 專為精密零件加工設計,性能絕對值得信賴。
  • 超寬耐磨滑道,高剛性。
  • 適合各種零件加工,例如:3C零件、醫療設備零件、汽車零件、光學零件。
  • 10HP 強力主軸馬達,配合42/52 mm棒材加工能力,大幅提升加工效率。
  • 15°傾斜式機體,提升切削屑與冷卻液之排除效率。
8位伺服刀塔(選購)
  • 高剛性伺服刀塔,車削加工時更有效率穩定性優異。
  • 刀塔可安裝 20 x 20 mm 外徑刀 與 20 mm 搪孔刀。
櫛式刀座
  • 結合刀塔與櫛式刀座。
  • 換刀快速。
  • 可使用各種刀具,節省換刀時間。
油壓夾頭

油壓夾頭之鎖放採用腳踏開關控制,提升操作之效率與方便性。

高剛性主軸

主軸採用超精密高速斜角滾珠軸承,提供多功能加工能力與高剛性。並且大幅延長主軸軸承壽命。

刀具量測裝置(選購)

工件收集器(選購)

扭力曲線圖

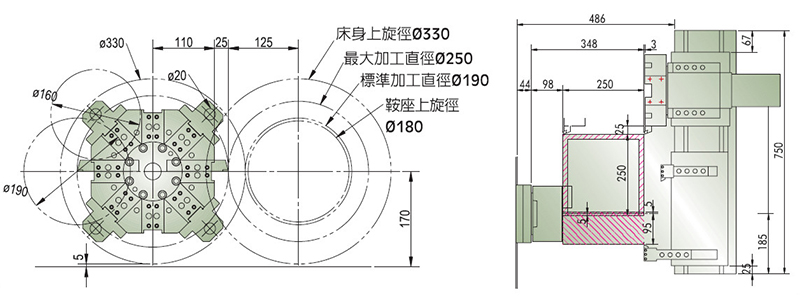

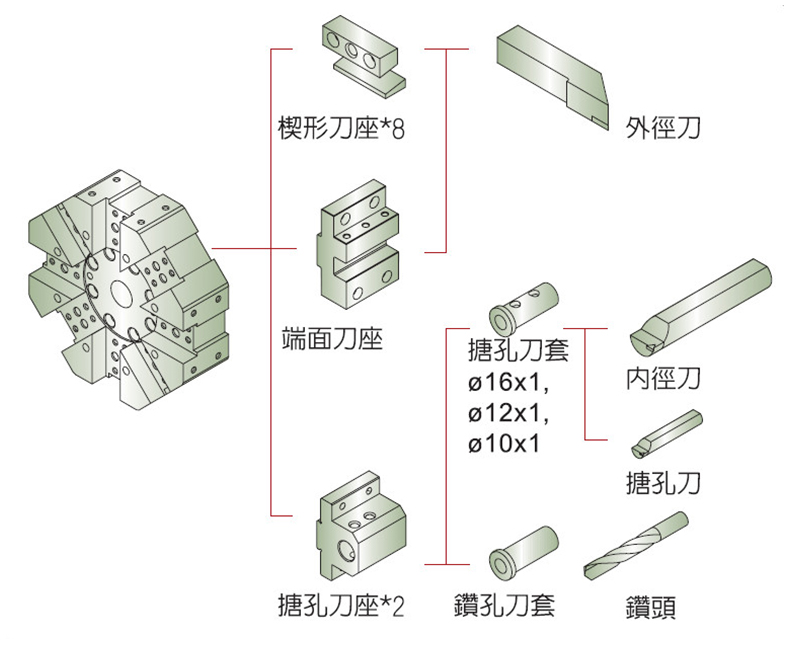

8位刀塔

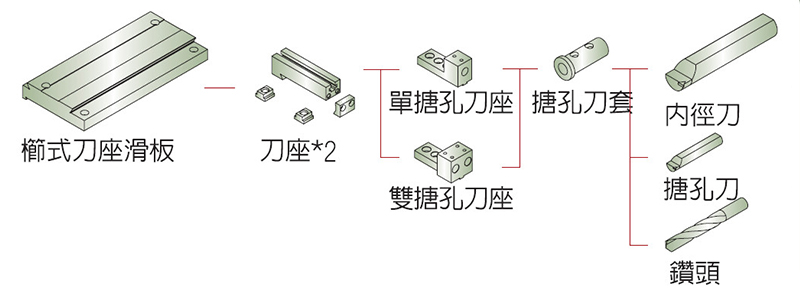

櫛式刀具系統
機型 PK-L150A
床台旋徑 (mm) Ø330
床鞍旋徑 (mm) Ø180
中心距 (mm) -
最大切削外徑 (mm) Ø250
標準切削徑 (mm) Ø190
最大切削長度 (mm) 150
主軸馬力 (kw) 5.5 / 7.5
主軸轉速 (rpm) 45 - 6,000
主軸鼻端 A2-5
主軸夾頭 6"
主軸通孔徑 (mm) Ø52
棒材最大直徑 (mm) Ø42
主軸軸徑 (mm) Ø75
軸心至地面高 (mm) 1020
尾度錐度 -
尾度心軸 (mm) -
尾軸行程 (mm) -
軸向馬力 (kw) 0.5 / 1.0
行程 X/Z (mm) 150 / 280
進給速度 X/Z (米/分) 15 / 15
切削速度 (米/分) 0.016 ~ 6,000
刀具數 8
換刀時間 (刀對刀)(秒) 0.15
刀具規格 (mm) □20
搪刀外徑 (mm) Ø20
油壓泵浦馬達 (kw) 1.5 , 35
冷卻泵浦馬達 (kw) 0.53
潤滑泵浦馬達 (w) 0.075
動力需求 (KVA) Ø3, 15
氣壓需求 kg/cm2) 6
外觀尺寸 (長x寬x高)(米) 1.8 x 1.4 x 1.65
機器重量 (kg) 2,100

由於本公司不斷的研究改良,本型錄所示機械規格特性,本公司有變更之權利,恕不另行通知。

○ 標準   △ 選購

  PK-L150A
油壓筒夾
油壓三爪夾頭
軟爪
搪孔刀座
搪孔刀套組
夾頭控制腳踏開關
操作狀態指示燈
油壓系統
冷卻系統
全密閉式護罩
熱交換器
工作燈
油壓缸
自動潤滑系統
移動式水箱
變壓器
工具箱與工具
水平調整螺絲與墊塊
操作與程式手冊
櫛式刀座
油壓伺服刀塔 - 8 位
油霧過濾器
工件收集器
成品輸送機
棒材送料機
切屑輸送機
硬爪
刀具量測裝置
控制系統
  • 三菱 70SL
  • 發即科 0i -TD
