QV 系列
QV159/QV179/QV209
QV's Designed for Extra Value and Built for Optimum Performance
硬軌系列
現在您可輕鬆擁有一部超值加工中心機，以卓越特出的性能，作完美的重切削加工。而機器之穩定性與剛性，更是發揮道最高境界。嵩富硬軌系列立式加工中心機，秉持最佳化的結構設計，確保多年使用後，仍可維持最佳性能。如果您希望擁有一部真正能為您提升加工效率，降低生產成本的加工中心機，嵩富QV系列機種值得您信賴，也是您生產線上的最佳生產利器。
特點
- 三軸行程1500 (1700,2000) X 900 x 850 mm
- 快速進給率 16/16/12 米/分
- 主軸馬達25HP / 20HP
- 主軸錐度ISO40 / ISO50
- X, Y, Z 軸硬軌
- 底座四硬軌
- 特點
- 規格表
- 標準配備
- 精密檢驗、品質保證
- 選購配件
- 影片
特點
可選擇無刀庫的數控銑床
高剛性機械結構體，展現卓越剛性與穩定性！
本機五大鑄件結構完全採用高級米漢納灰口鑄鐵(FC30)及球墨鑄鐵(FCD500)製成，再經回火處理，以清除內應力，硬度超過190HB度以上。
三軸為硬軌設計，滑道面經熱處理硬化，硬度超過HRC55。硬化厚度超過2mm。
滑道面貼覆耐磨片，再經精密鏟花。
三軸採用C3級精密滾珠螺桿。
螺桿直徑40mm (QV117/QV127/QV147)。
螺桿直徑50mm (QV159/QV179/QV209)。
配重塊採用導桿輔助移動，確保主軸上下移動時之穩定性與直線精度。
中國專利號碼 : 416211
配重平衡機構
特殊設計的配重平衡機構，採用導桿輔助移動以確保上下移動之直線精度。主軸上下移動時無前後或左右擺動問題。這種獨特設計保證工件表面精度最符合模具之要求。
Taiwan Patent No.: 177230
高剛性主軸
加工品質的具體保證
- 主軸採用P4級超精密軸承，適合各種精密加工，及高轉速切削。
- 浮動式退刀特性，換刀時鬆刀力量不會傳遞到主軸。鎖刀鬆刀動作極穩定，可大幅延長主軸軸承使用壽命。
- 砲筒式主軸構造。
- 各種主軸轉速選擇：
6,000rpm (ISO50，皮帶式/齒輪式)
8,000rpm(ISO40/ISO50，皮帶式)
10,000rpm(ISO40，皮帶式)
12,000rpm(ISO40，皮帶式)。 - 主軸頭採用循環式油冷系統，有效避免熱膨脹問題，確保精密加工。
沖屑裝置
沖屑噴嘴位在後面護罩，可避免加工中心切屑之阻塞。
聯軸器
AC伺服馬達經由聯軸器直接驅動滾珠螺桿。精密撓性聯軸器提供高剛性聯結，確保高速進給時之軸向進給精度。
自動潤滑系統
潤滑系統可自動計量油量，並且精準供油至潤道，滾珠螺桿與滑道。
控制系統
集中式控制面板採用觸控式螢幕，操作方便。人性化設計的控制面板外型美觀。多種控制器可供選擇；三菱、海德漢、發那科、西門子。
護罩
全密閉式護罩符合環保要求及CE標準，同時提供操作者更舒適的工作環境。
規格表
| 機型 | QV159 | QV179 | QV209 | |||
|---|---|---|---|---|---|---|
| 工作台 | ||||||
| 工作台尺寸 (mm) | 1700 x 850 | 2000 x 850 | 2200 x 850 | |||
| 行程範圍 (X x Y x Z mm) | 1500 / 900 / 850 | 1700 / 900 / x 850 | 2000 / 900 / x 850 | |||
| 工作台最大載重量 (kgs) | 2000 | 2500 | 3000 | |||
| 主軸鼻端至台面距離 (mm) | 150 ~ 1000 | 150 ~ 1000 | 150 ~ 1000 | |||
| T型槽尺寸 (寬 x 距離 x 槽數 mm) | 18 x 150 x 5 | 18 x 150 x 5 | 18 x 150 x 5 | |||
| 主軸 | ||||||
| 刀柄及拉頭 | ISO40 | ISO50 | ||||
| 主軸內徑 (mm) | Ø70 | Ø100 | ||||
| 主軸中心到立柱 (mm) | 950 | 950 | ||||
| 主軸轉速 (rpm) 皮帶式 | 40 - 8000(10000/12000) | 40 - 6000 (8000) | ||||
| 主軸轉速 (rpm) 齒輪式 | L40 ~ 2000, H2001-8000 | L40 ~ 1500, H1501 ~ 6000 | ||||
| 拉刀力 (kgf) | 950 | 2000 | ||||
| 主軸馬達 (連續/30 分 Kw) | 11 / 15 | 15 / 18.5 | 15 / 18.5 | |||
| 進給速率 | ||||||
| 快速進給率 (X/Y/Z軸，米/分) | 16 / 16 / 12 | 16 / 16 / 12 | 16 / 16 / 12 | |||
| 切削速率 (X/Y/Z軸，mm/分) | 8000 | 8000 | 8000 | |||
| 軸向伺服馬達 | ||||||
| 三菱 (Kw) | HG453 (4.5) | HF703 (7.0) | HF703 (7.0) | |||
| 發那科 (Kw) | α22/3000i (4.0) | α30/3000i (7.0) | α30/3000i (7.0) | |||
| 西門子 (Kw) | IFK7101 (7.03) | IFK7101 (7.03) | IFK7101 (7.03) | |||
| 發格 (Kw) | FKM 64.30 A | FKM 64.30 A | FKM 64.30 A | |||
| 海德漢 (Kw) | QSY155F (56.03) | QSY190D (9.6) | QSY190D (9.6) | |||
| 自動換刀系統 | ISO40 | ISO50 | ||||
| 刀庫型式 | 圓盤式 | 圓盤式 / 鏈條式 | ||||
| 凸輪型式 | 刀臂式 | 刀臂式 | ||||
| 選刀方式 (雙向) | 亂數 | 亂數 | ||||
| 刀具數量 (支) | 24 | 24 / 32 | ||||
| 刀具最大直徑 (mm) | Ø90 | Ø105 / Ø127 | ||||
| 刀具最大長度 (mm)，重量 | 250 mm, 8 kgs | 350 mm, 15 kgs | ||||
| 其他規格 | ||||||
| 氣壓需求 (Kg/cm2) | 6 | 6 | 6 | |||
| 電壓 | 220V, 3Ph, 50 / 60Hz | 220V, 3Ph, 50 / 60Hz | 220V, 3Ph, 50 / 60Hz | |||
| 動力需求 (KVA) | 40 | 40 | 40 | |||
| 水箱容量 (L) | 700 | 700 | 700 | |||
| 機器重量 (Kgs) | 14000 | 15000 | 16000 | |||
| 機器高度 (mm) | 3200 | 3200 | 3200 | |||

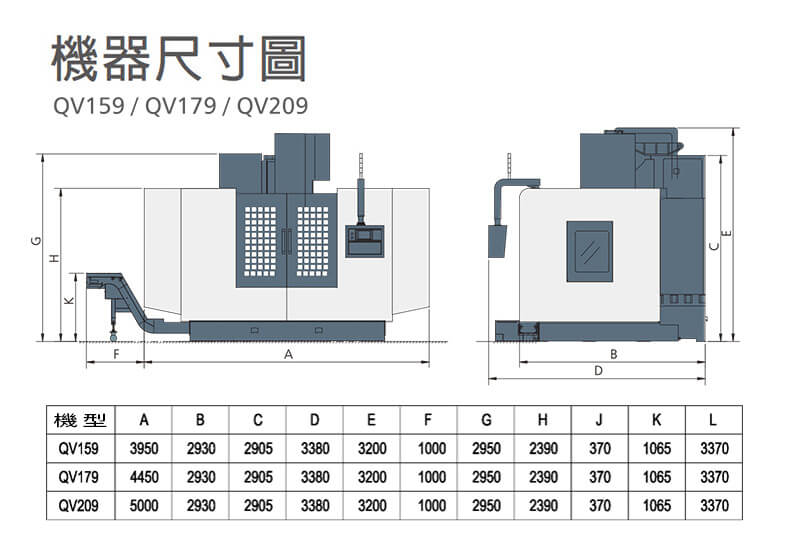

| 佔地面積 (長 x 寬 mm) | 3950 x 2900 | 4450 x 2900 | 5000 x 2900 | |||
由於本公司不斷的研究改良，本型錄所示機械規格特性，本公司有變更之權利，恕不另行通知。
標準配備
標準配備
- 主軸吹氣
- 工作吹氣 (主軸鼻端)
- 沖屑裝置
- 三軸伸縮護罩
- 全密閉式護罩
- 自動潤滑系統
- 工作燈
- 操作狀態指示燈
- 冷卻系統
- 風槍及水槍
- MPG 手輪
- 熱交換器
- RS-232 介面
- 剛性攻牙
- 主軸油溫冷卻器
- 工具箱及工具
- 水平調整螺絲及墊塊
- 操作手冊及程式手冊
控制系統
- 三菱 M80 / M830
- 發那科 0i-MF / 31i-MB
- 海德漢 TNC620 / TNC640
- 西門子 828D / 840D
- 發格 8055i Plus / 8060FL / 8060
精密檢驗、品質保證
精密檢驗、品質保證
每一台嵩富機器出廠前，都歷經完善的動、靜態精度檢驗與測試。
嵩富機器精度符合VDI 3441, ISO 230, JIS B6388, ASMEB5等標準。
雷射檢驗
循圓測試
震動檢驗
動平衡裝置
噪音測試
幾何精度檢驗
選購配件
主軸中心出水
主軸中心出水可直接冷卻切削刀具，可快速將加工所產生的熱量快速排除，可依客戶要求加裝過濾水箱(選購)。
鏈條式刀庫
鏈條式刀庫採用凸輪機構驅動，定位快速精準。換刀快速，動作穩定。
鏈條式刀庫具雙向任意式選刀特性(選購)
20 BAR 高壓冷卻泵浦
容量600公升的冷卻水箱20μm 過濾器，使主軸中心出水系統展現最佳的冷卻及沖屑效率(選購)。
排屑裝置
前置式切屑輸送機，提供高效率的切屑處理(選購)。
