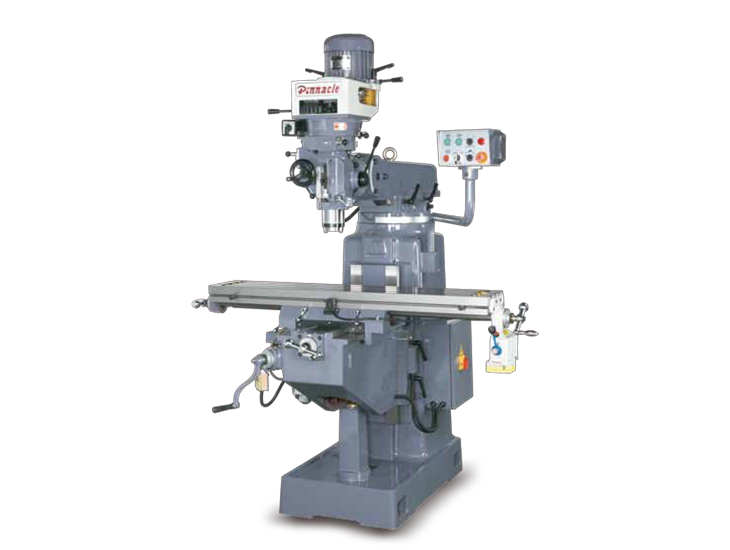

PK-GRSM-B2

PK-GRSM-B2

特點

  • 16 段有段變速銑頭。
  • 主軸錐度 NT# 40。
  • 超寬工作台面 54" x 10"。
  • X, Y 軸滑道及工作台經熱處裡硬化及精密研磨。
  • 高級米漢納鑄鐵。
  • 規格表
  • 標準配備
機型 PK-GRSM-B2
工作台面積 1372 x 254 mm
工作台最大載重量 (kgs) 500kgs
工作台T槽(寬x槽數x間距) 16 x 3 x 63.5
工作台左右快移速度 890 mm/min
行程
左右行程 900 mm
前後行程 380 mm
上下行程 380 mm
主軸行程 127 mm
伸出臂行程 520 mm
主軸
主軸錐度 NT 40#
主軸鼻端至工作台面距離 95-490 mm
主軸中心至機身距離 220-790 mm
主軸轉速 低速檔 低速 60, 95, 150, 225
高速 535, 825, 1320, 1930
高速檔 低速 120, 195, 305, 450
高速 1055, 1640, 2620, 3820
主軸排齒管進給量(每轉一圈) 0.04 - 0.08 - 0.15 mm
主軸馬達 3.7 KW 3PH
左右迴轉 90°
前後迴旋 45°
淨重 (大約) 1350 Kgs

由於本公司不斷的研究改良,本型錄所示機械規格特性,本公司有變更之權利,恕不另行通知。

標準配備
  • 手動拉桿
  • 疊式擋屑板
  • 工具箱及工具
選購配備
  • 冷卻系統
  • 水盤
  • 石英工作燈
  • X軸自動進刀機
  • Y軸自動進刀機
  • 昇降減速馬達
  • 電氣控制箱附操作面板
