DV 系列

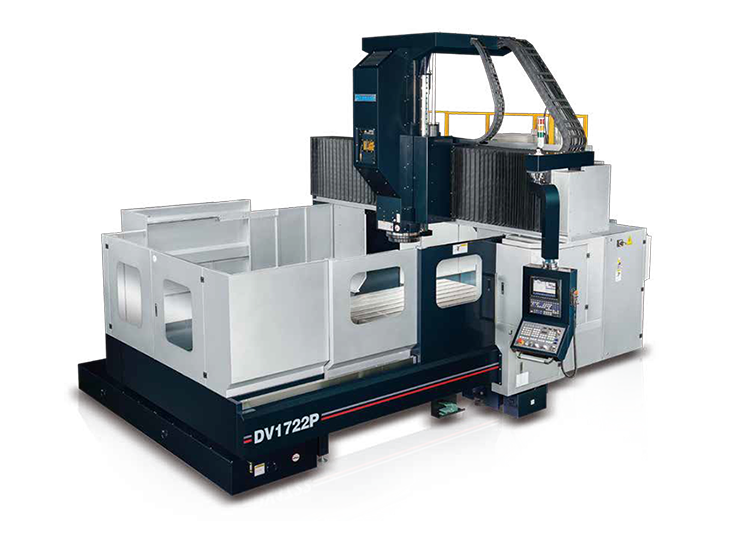

DV-14P/DV-17P/DV-19P/DV-21P

DV-14P/DV-17P/DV-19P/DV-21P

龙门型数控铣床

  • 特点
  • 规格表
  • 标准配备

龙门一体成型结构强度提升

  • 主轴锥度BT40或BT50
  • 立柱与横梁采用米汉纳铸一体铸造成型
  • 横梁Y轴之线轨特殊配置
  • 全齿轮式主轴驱动
  • 主轴最高转速8000 rpm
  • X / Y轴行程范围从1700 x 1400至4200 x 2100 mm
  • 角度头、延伸头及搪铣头为选购配备
  • 自动换头装置(选配)
DV-14 系列
机型 1417P 1422P 1432P 1442P
行程
行程 (X , Y , Z轴)(mm) 1700 x 1400 x 900 2200 x 1400 x 900 3200 x 1400 x 900 4200 x 1400 x 900
主轴鼻端至台面距离 (mm) 160~1060 160~1060 110~1010 110~1010
主轴中心至横梁面 (mm) 404 404 404 404
门宽(mm) 1400 1400 1400 1400
工作台
工作台尺寸 (mm) 1700 x 1200 2200 x 1200 3200 x 1200 4200 x 1200
T型槽 (宽 × 距离 × 槽数 mm) 22 x 150 x 7 22 x 150 x 7 22 x 150 x 7 22 x 150 x 7
工作台最大载重量 (Kg/m2) 5000 5000 8000 8000
主轴
刀柄&拉刀螺栓 BT-50 BT-50 BT-50 BT-50
主轴内径 (mm) Ø100 Ø100 Ø100 Ø100
主轴转速 (rpm)(齿轮式) 8000 8000 8000 8000
拉刀力 (Kgf) 1800 1800 1800 1800
主轴马达 (连续/30分)(Kw) 15/18.5 15/18.5 15/18.5 15/18.5
轴向伺服马达
快速进给率 (X, Y, Z)(米/分) 20/20/20 16/20/20 16/20/20 12/20/20
切削进给率 (X, Y, Z)(米/分) 10000 10000 10000 10000
三菱 (X, Y, Z轴)(Kw) HF703 7.0 HF703 7.0 HF703 7.0 HF703 7.0
发那科 α 30/3000i 7.0 α 30/3000i 7.0 α 30/3000i 7.0 α 30/3000i 7.0
西门子 1FK7 103 7.0 1FK7 103 7.0 1FK7 103 7.0 1FK7 103 7.0
发格 FXM75.20 7.0 FXM75.20 7.0 FXM75.20 7.0 FXM75.20 7.0
海德汉 QSY 190D 9.6 QSY 190D 9.6 QSY 190D 9.6 QSY 190D 9.6
其他规格
气压需求 (Kg/cm2) 6 6 6 6
电压 220V 220V 220V 220V
动力需求 (KVA) 50 50 50 50
水箱容量 (公升) 900 900 900 900
机器重量 (KGs) 15500 16000 17000 18000
机器高度 (mm) 4500 4500 4500 4500
占地面积(长 × 宽)(mm) 5800 x 4150 6090 x 4150 8130 x 4150 10310 x 4150
DV-17 系列
机型 1722P 1732P 1742P
行程
行程 (X , Y , Z轴)(mm) 2200 x 1700 x 900 3200 x 1700 x 900 4200 x 1700 x 900
主轴鼻端至台面距离 (mm) 160~1060 110~1010 110~1010
主轴中心至横梁面 (mm) 404 404 404
门宽(mm) 1900 1900 1900
工作台
工作台尺寸 (mm) 2200 x 1500 3200 x 1500 4200 x 1500
T型槽 (宽 × 距离 × 槽数 mm) 22 x 150 x 9 22 x 150 x 9 22 x 150 x 9
工作台最大载重量 (Kg/m2) 8000 10000 12000
主轴
刀柄&拉刀螺栓 BT-50 BT-50 BT-50
主轴内径 (mm) Ø100 Ø100 Ø100
主轴转速 (rpm)(齿轮式) 8100 8100 8100
拉刀力 (Kgf) 1800 1800 1800
主轴马达 (连续/30分)(Kw) 15/18.5 15/18.5 15/18.5
轴向伺服马达
快速进给率 (X, Y, Z)(米/分) 16/16/20 16/16/20 12/16/20
切削进给率 (X, Y, Z)(米/分) 10000 10000 10000
三菱 (X, Y, Z轴)(Kw) HF703 7.0 HF703 7.0 HF703 7.0
发那科 α 30/3000i 7.0 α 30/3000i 7.0 α 30/3000i 7.0
西门子 1FK7 103 7.0 1FK7 103 7.0 1FK7 103 7.0
发格 FXM75.20 7.0 FXM75.20 7.0 FXM75.20 7.0
海德汉 QSY 190D 9.6 QSY 190D 9.6 QSY 190D 9.6
其他规格
气压需求 (Kg/cm2) 6 6 6
电压 220V 220V 220V
动力需求 (KVA) 50 50 50
水箱容量 (公升) 900 900 900
机器重量 (KGs) 21000 22500 24000
机器高度 (mm) 4500 4500 4500
占地面积 (长 × 宽)(mm) 6090 x 5300 8130 x 5300 10310 x 5300
DV-19系列
机型 1922P 1932P 1942P
行程
行程 (X , Y , Z轴)(mm) 2200 x 1900 x 900 3200 x 1900 x 900 4200 x 1900 x 900
主轴鼻端至台面距离 (mm) 160~1060 110~1010 110~1010
主轴中心至横梁面 (mm) 404 404 404
门宽(mm) 1900 1900 1900
工作台
工作台尺寸 (mm) 2200 x 1700 3200 x 1700 4200 x 1700
T型槽 (宽 × 距离 × 槽数 mm) 22 x 150 x 11 22 x 150 x 11 22 x 150 x 11
工作台最大载重量 (Kg/m2) 8000 10000 12000
主轴
刀柄&拉刀螺栓 BT-50 BT-50 BT-50
主轴内径 (mm) Ø100 Ø100 Ø100
主轴转速 (rpm)(齿轮式) 8000 8000 8000
拉刀力 (Kgf) 1800 1800 1800
主轴马达 (连续/30分)(Kw) 15/18.5 15/18.5 15/18.5
轴向伺服马达
快速进给率 (X, Y, Z)(米/分) 12/16/20 12/16/20 10/16/20
切削进给率 (X, Y, Z)(米/分) 10000 10000 10000
三菱 (X, Y, Z轴)(Kw) HF703 7.0 HF703 7.0 HF703 7.0
发那科 α 30/3000i 7.0 α 30/3000i 7.0 α 30/3000i 7.0
西门子 1FK7 103 7.0 1FK7 103 7.0 1FK7 103 7.0
发格 FXM75.20 7.0 FXM75.20 7.0 FXM75.20 7.0
海德汉 QSY 190D 9.6 QSY 190D 9.6 QSY 190D 9.6
其他规格
气压需求 (Kg/cm2) 6 6 6
电压 220V 220V 220V
动力需求 (KVA) 50 50 50
水箱容量 (公升) 900 900 900
机器重量 (KGs) 22000 23500 25000
机器高度 (mm) 4500 4500 4500
占地面积 (长 × 宽)(mm) 6090 x 5300 8130 x 5300 10310 x 5300
DV-21系列
机型 2122P 2132P 2142P
行程
行程 (X , Y , Z轴)(mm) 2200 x 2100 x 900 3200 x 2100 x 900 4200 x 2100 x 900
主轴鼻端至台面距离 (mm) 160~1060 110~1010 110~1010
主轴中心至横梁面 (mm) 404 404 404
门宽(mm) 2100 2100 2100
工作台
工作台尺寸 (mm) 2200 x 1700 3200 x 1700 4200 x 1700
T型槽 (宽 × 距离 × 槽数) 22 x 150 x 11 22 x 150 x 11 22 x 150 x 11
工作台最大载重量(Kg/m2) 8000 10000 12000
主轴
刀柄&拉刀螺栓 BT-50 BT-50 BT-50
主轴内径 (mm) Ø100 Ø100 Ø100
主轴转速 (rpm)(齿轮式) 8000 8000 8000
拉刀力 (Kgf) 1800 1800 1800
主轴马达(连续/30分)(Kw) 15/18.5 15/18.5 15/18.5
轴向伺服马达
快速进给率 (X, Y, Z)(米/分) 12/16/20 12/16/20 10/16/20
切削进给率 (X, Y, Z)(米/分) 10000 10000 10000
三菱 (X, Y, Z轴)(Kw) HF703 7.0 HF703 7.0 HF703 7.0
发那科 α 30/3000i 7.0 α 30/3000i 7.0 α 30/3000i 7.0
西门子 1FK7 103 7.0 1FK7 103 7.0 1FK7 103 7.0
发格 FXM75.20 7.0 FXM75.20 7.0 FXM75.20 7.0
海德汉 QSY 190D 9.6 QSY 190D 9.6 QSY 190D 9.6
其他规格
气压需求 (Kg/cm2) 6 6 6
电压 220V 220V 220V
动力需求 (KVA) 50 50 50
水箱容量 (公升) 900 900 900
机器重量 (KGs) 23500 24000 25500
机器高度 (mm) 4500 4500 4500
占地面积(长 × 宽)(mm) 6090 x 5300 8130 x 5300 10310 x 5300

由于本公司不断的研究改良，本型录所示机械规格特性，本公司有变更之权利，恕不另行通知。
注:无刀库功能，机器出厂后不可加装。

标准配备
  • 主轴吹气
  • 工件吹气(主轴鼻端)
  • X轴伸缩护罩
  • 半密闭式护罩
  • 自动润滑系统
  • 工作灯
  • 操作状态指示灯
  • 螺旋式排屑机
  • 链条式排屑机
  • 齿轮式主轴头
  • 冷却系统
  • Z轴气压式平衡系统
  • 风枪及水枪
  • MPG手轮
  • 热交换器
  • RS-232界面
  • 刚性攻牙
  • 主轴油温冷却器
  • 工具箱及工具
  • 水平调整螺丝及垫块
  • 操作手册及程序手册
选购配备
  • 变压器
  • 全密闭式护罩
  • 主轴中心出水
  • 光学尺
  • 自动刀长量测装置
  • 自动工件量测装置
  • 手动万能铣头(90°)
  • 自动万能铣头(90°)
  • 旋转工作台
  • 冲屑装置
